XR3H-24
产品介绍

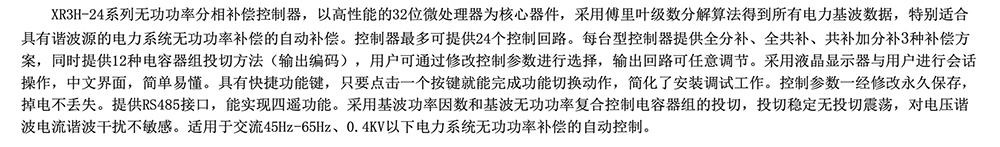

XR3H-24系列无功功率分相补偿控制器,以高性能的32位微处理器为核心器件,采用傅里叶级数分解算法得到所有电力基波数据,特别适合具有谐波源的电力系统无功功率补偿的自动补偿。控制器最多可提供24个控制回路。每台型控制器提供全分补、全共补、共补加分补3种补偿方案,同时提供12种电容器组投切方法〈输出编码),用户可通过修改控制参数进行选择,输出回路可任意调节。采用液晶显示器与用户进行会话操作,中文界面,简单易懂。具有快捷功能键,只要点击一个按键就能完成功能切换动作,简化了安装调试工作。控制参数一经修改永久保存,掉电不丢失。提供RS485接口,能实现四遥功能。采用基波功率因数和基波无功功率复合控制电容器组的投切,投切稳定无投切震荡,对电压谐波电流谐波干扰不敏感。适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

概述

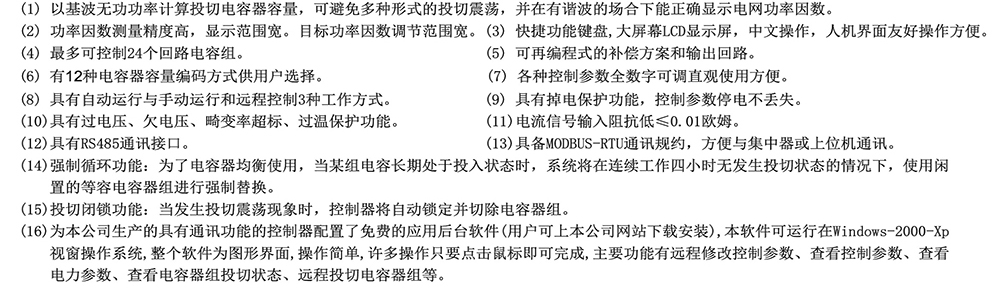

功能特点

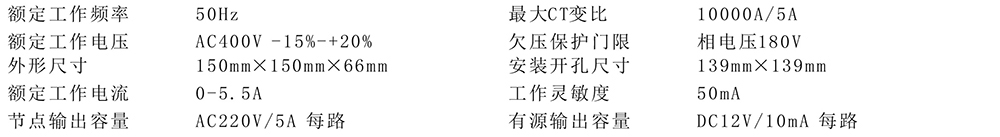

技术参数

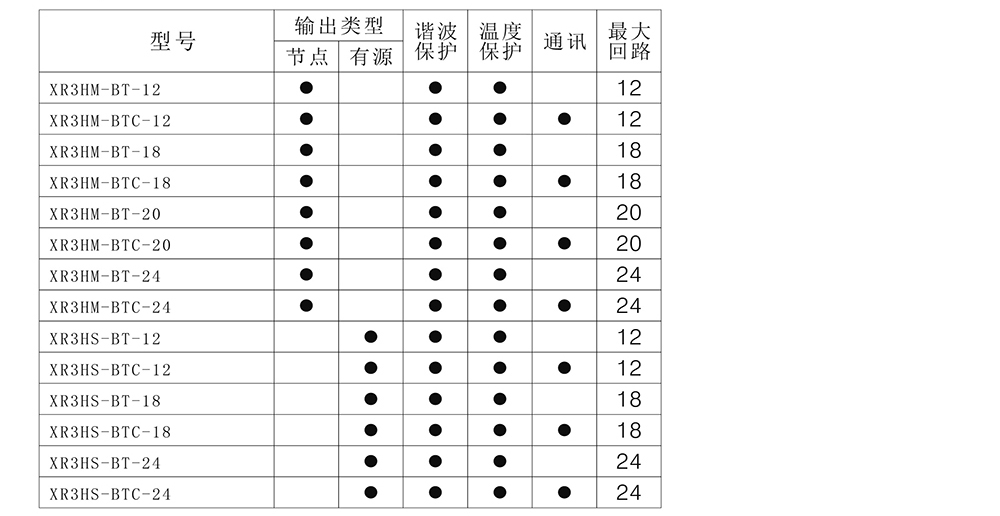

订货型号功能说明

使用条件

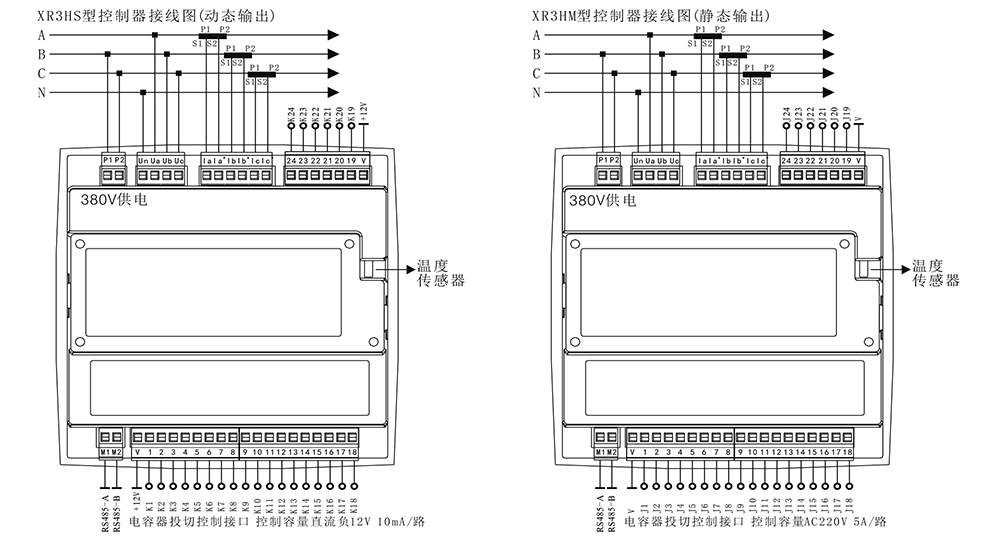

接线图

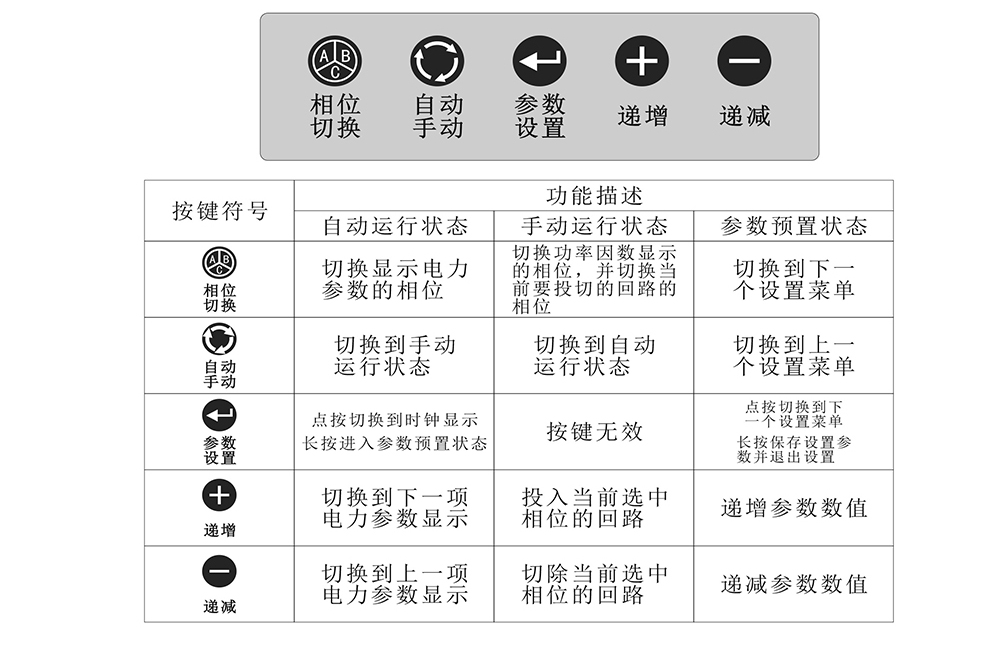

键盘功能

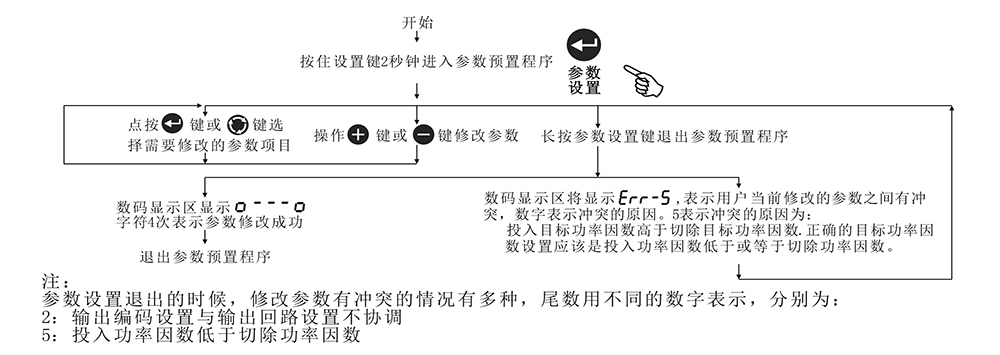

控制参数操作流程

字符液晶显示面板

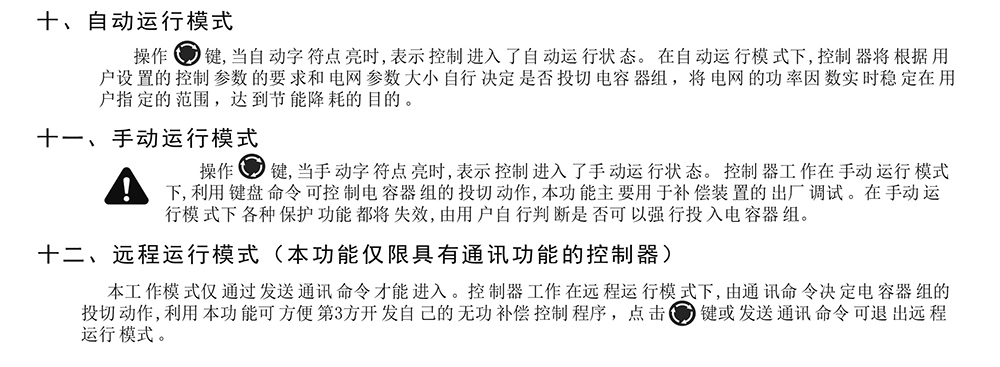

运行模式

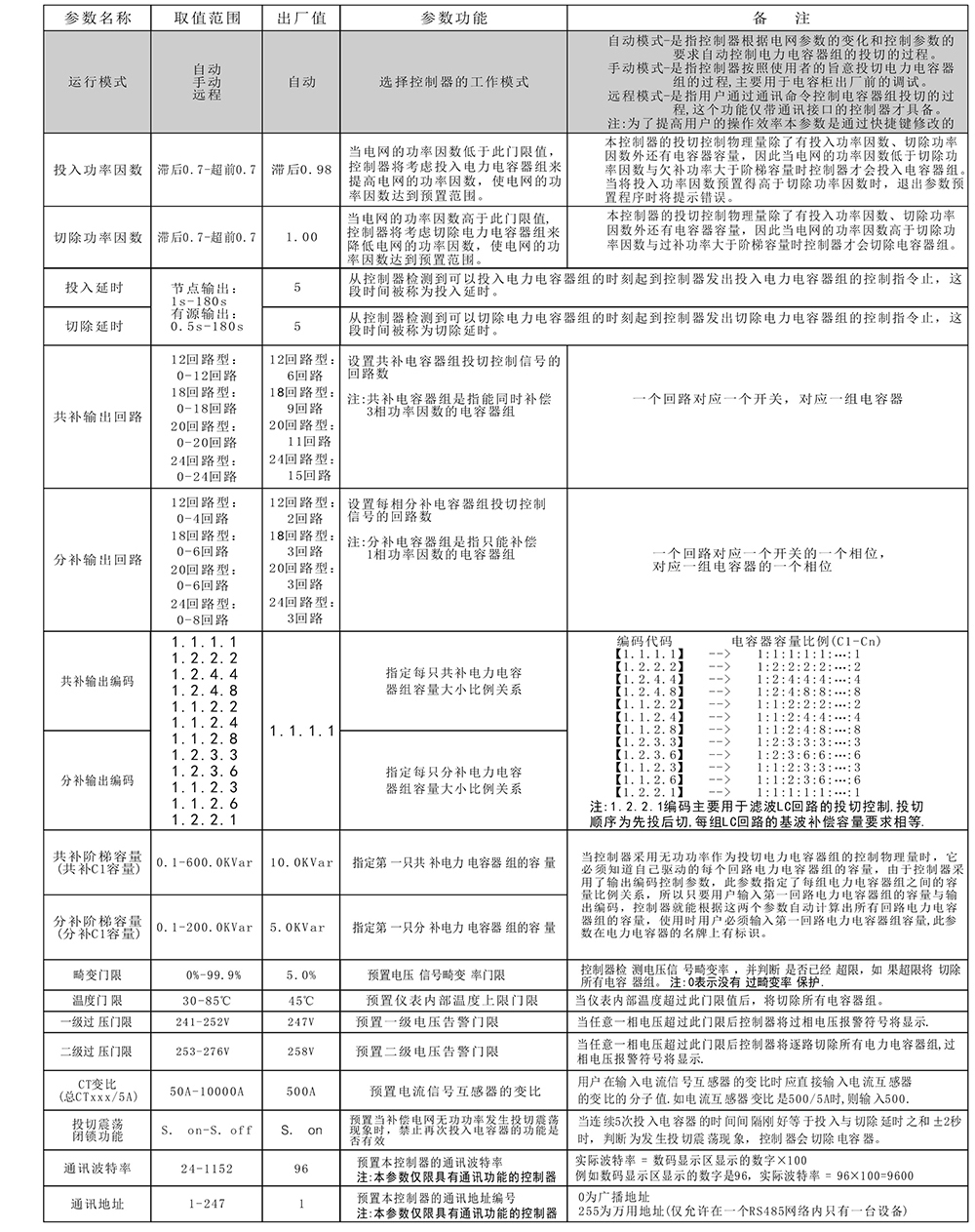

控制参数功能描述表

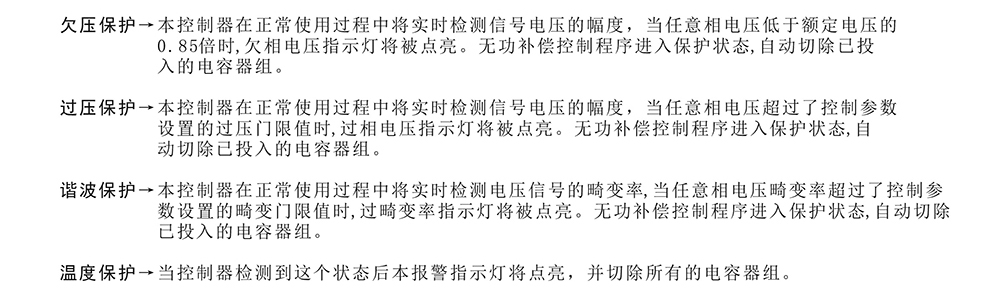

报警信号产生流程

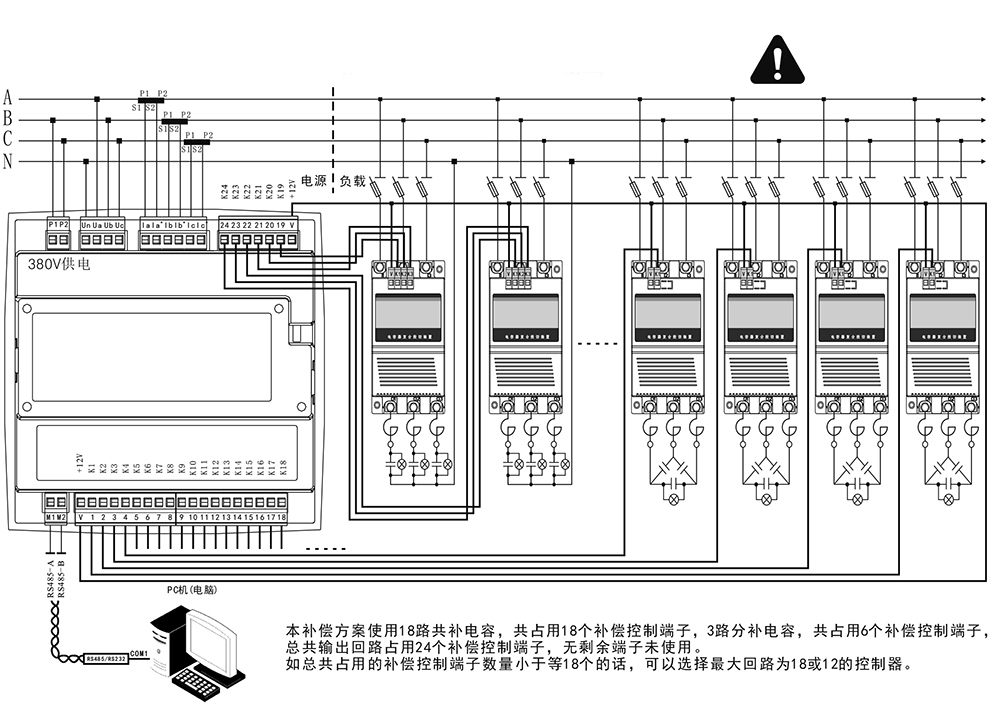

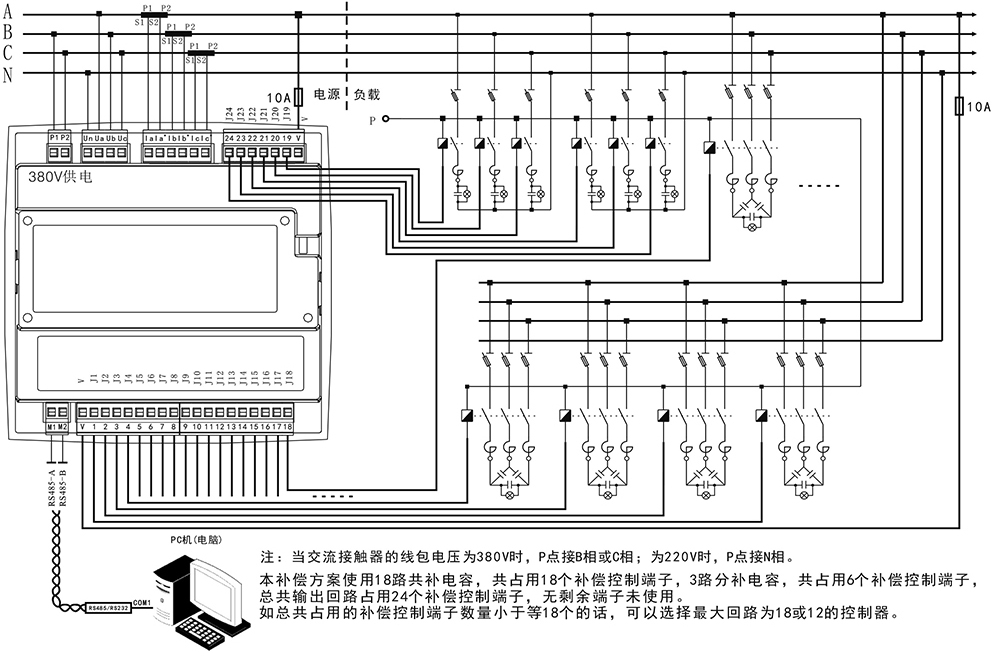

典型应用接线图

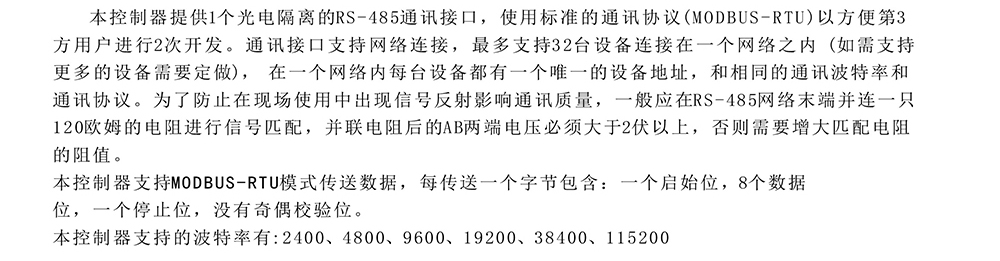

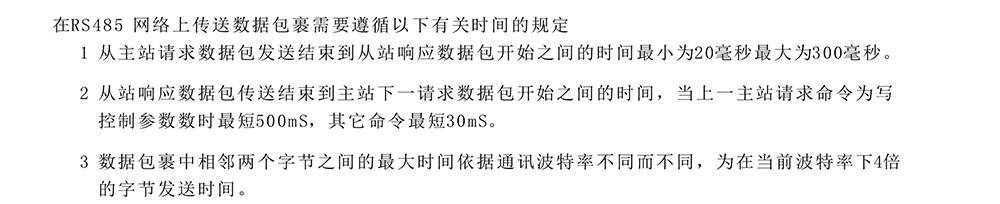

通讯接口
网络接口

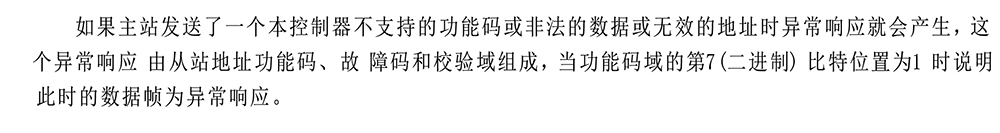

异常响应
